Áttekintés
CW hidraulikus önsúly tesztervagy az elsődleges szabványok a nyomás legpontosabb referenciaműszerei, amelyek digitális nyomásmérők, nagy pontosságú analóg mérőeszközök, nyomástávadók és így tovább kalibrálhatók.
Alapelv
A funkcionális elveCW hidraulikus önsúly tesztera nyomás=erő/terület(F/A) fizikai elvén alapul.
A dugattyús{0}}hengerrendszer tetején elhelyezett tömegdarabok pontosan meghatározott erő forrásai. A nyomáskiegyenlítésen belüli bizonyos (ellen)nyomás létrehozásával egyensúlyi állapot érhető el: a tömegdarabok, beleértve a dugattyús-hengerrendszer szabadon futó dugattyúját,{3}}lebegnek, ami nagyon pontos nyomást eredményez a tesztnyíláson.
Jellemzők
1. A dugattyús hengerrendszer
- Anyaga: Volfrámkarbid. Az anyag más anyagokkal összehasonlítva nagyon alacsony nyomás- és hőmérsékleti tágulási együtthatóval rendelkezik, így nagyon jó a linearitás a dugattyú effektív területének és nagyon nagy a saját súlymérő pontossága.
- Felépítés: A dugattyús-hengerrendszer kialakítása törésgátló-rúd és súrlódásgátló{2}}szerkezet; Alacsony súlypontú kialakítás kritikus a dugattyúterhelés stabilitásához; Ezzel a kosársúlyszerkezettel nagy pontosságú kalibrálás érhető el; A sokoldalú súlyopciók (kg, MPa) fokozzák a használhatóságot.
- Modul kialakítás: A modul kialakítás lehetővé teszi a dugattyús szerelvény kalibrálását talp nélkül.
2.Súlyok
- Anyag: A súlyok különböző anyagokból készülnek a különböző DWT pontosság szerint, és a felhasználó helyi gravitációja szerint korrigálhatók.
3.Alap
- Az olajpohár űrtartalma 500 ml, és az olajpohár felszerelhető olajszűrő berendezéssel az ügyfelek igényei szerint, hogy megakadályozzák a szennyeződések bejutását az olajvezetékbe és a nyomásmérő károsodását;
-
Amikor a dugattyú a megfelelő helyzetbe úszik, a berendezés elülső paneljének széle egy fénycsíkkal világít, hogy emlékeztesse a felhasználót arra, hogy a dugattyú elkezdett lebegni, és a nyomásszabályozót lassan el kell forgatni a nyomás növeléséhez a túlterhelés elkerülése érdekében;

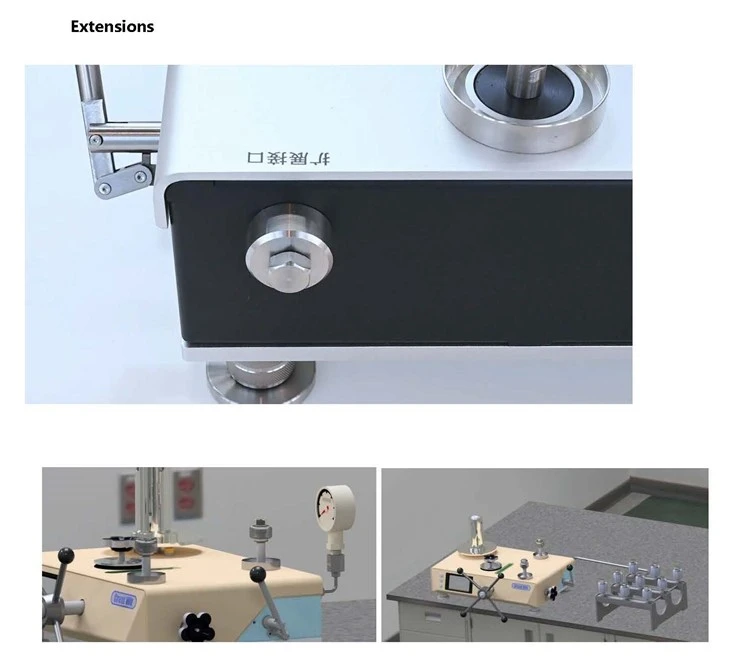

- Kiterjesztések csatlakozó port
- Motor típusa (fordulatszám kb. 30r/perc); (választható)
- Az 5 hüvelykes érintőképernyő néhány fontos paramétert képes megjeleníteni, mint például az aktuális környezeti hőmérséklet (±1 fok pontosság) és a páratartalom (5%-os pontosság), a dugattyú valós idejű sebessége, a dugattyú lebegési helyzete stb.
A CW hidraulikus önsúly-tesztelő szolgáltatásai és tartozékai
1.Szolgáltatás támogatása
- -Értékesítés utáni támogatás: 1 év garancia, 48 órás válaszidő a karbantartásra.
- Testre szabott szolgáltatások: több, a felhasználó által meghatározott tartomány
- Technikai támogatás: üzemeltetési videó és online ügyfélszolgálat
2.Kiegészítők
|
Tétel |
Mennyiség |
Megjegyzés |
|
Bázis |
1.egység |
Csomagoló tok mellékelve |
|
Fogantyúk |
4 rúd |
|
|
10 mm-es imbuszkulcs |
1.db |
Szerelje szét a dugattyúalap dugóját |
|
Szellőzőszelep tűkészlet |
1.készlet |
|
|
Súlyok beállítva |
1.készlet |
Az adatok a gyári jelentésben láthatók |
|
Dugattyús hengerrendszer |
1.készlet |
|
|
Hálózati adapter |
1.db |
|
|
O-gyűrűk (φ12×2,5) |
50.db |
Csatlakozómenetekhez, mérőtalphoz és dugattyús hengerhez |
|
O-gyűrűk (φ19×2,65) |
10.db |
Kimeneti dugóhoz és a kalibráló hengerhez |
|
O-gyűrűk (φ16×2,4) |
5.db |
Feltöltő szivattyú használatához |
|
Használati útmutató |
1.másolat |
|
|
Minőségi tanúsítvány |
1.másolat |
|
|
Katalógus |
1.másolat |
|
|
Szálas szűrőpapír |
10.db |
A dugattyú tisztításához |
|
Tesztjelentés/kalibrációs tanúsítvány (opcionális) |
1.másolat |
Jegyzet:Az ebben a dokumentumban megadott specifikációk a kiadás időpontjában érvényes műszaki állapotot tükrözik. Fenntartjuk a jogot a műszaki adatok és anyagok módosítására.
Adatlap letöltése
Termékleírás megadva
Kiválasztási információk
Vegye fel velünk a kapcsolatot
+8618202956927
sales@creatwit.com
|
Modell |
CW-6T |
CW-60T |
CW-250T |
CW-600T |
CW-1000T |
CW-1600T |
||||||
|
Tartomány/MPa |
0.06~0.6 |
0.1~6 |
0.5~25 |
1~60 |
1~100 |
2~100 |
2~160 |
|||||
|
Max nyomás/MPa |
0.6 |
6 |
25 |
60 |
100 |
100 |
160 |
|||||
|
Minimális nyomás/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
2 |
|||||
|
Terület/cm2 |
1 |
0.5 |
0.2 |
0.2 |
0.1 |
0.1 |
0.05 |
0.1 |
0.05 |
0.05 |
0.05 |
|
|
Dugattyú és alváz |
Súly/kg |
0.6 |
0.5 |
0.2 |
1 |
0.5 |
1 |
0.5 |
1 |
0.5 |
1 |
1 |
|
Nyomás/MPa |
0.06 |
0.1 |
0.1 |
0.5 |
0.5 |
1 |
1 |
1 |
1 |
2 |
2 |
|
|
Súly |
Súly/kg |
0.1;0.5 |
0.5;2.5 |
0.2;1 |
1;5 |
0.5;2.5 |
1;5 |
0.5;2.5 |
1;5 |
0.5;1;5 |
0.5;1;5 |
0.5;1;5 |
|
Nyomás/MPa |
0.01;0.05 |
0.1;0.5 |
0.1;0.5 |
0.5;2.5 |
0.5;2.5 |
1;5 |
1;5 |
1;5 |
1;2;10 |
1;2;10 |
1;2;10 |
|
|
Mennyiség/db |
4;10 |
4;11 |
4;11 |
4;9 |
4;9; |
4;11 |
4;11 |
4;19 |
1;4;9 |
1;4;9 |
1;4;15 |
|
|
Teljes tömeg (súlyokkal együtt)/kg |
41 |
65 |
47 |
85 |
60 |
95 |
65 |
135 |
85 |
85 |
115 |
|
|
Média |
Kerozin és transzformátorolaj keveréke |
Bisz(2-etil-hexil)-szebacát |
||||||||||
|
Súlyok anyaga |
Nem-mágneses rozsdamentes acél (0,005%; 0,01%; 0,02%); 45#szénacél (0,05%) |
|||||||||||
|
Csatlakozó szálak |
M20×1.5 |
|||||||||||
|
Pontosság |
0.005%; 0.01%; 0.02%; 0.05% |
|||||||||||
|
Hőmérséklet és relatív páratartalom |
0,005%, 0,01%:(20±0,5) fok, relatív páratartalom<80% 0,02%, 0,05%:(20±2) fok, relatív páratartalom<80% |
|||||||||||
|
Tápegység |
AC 220V 50Hz |
|||||||||||
